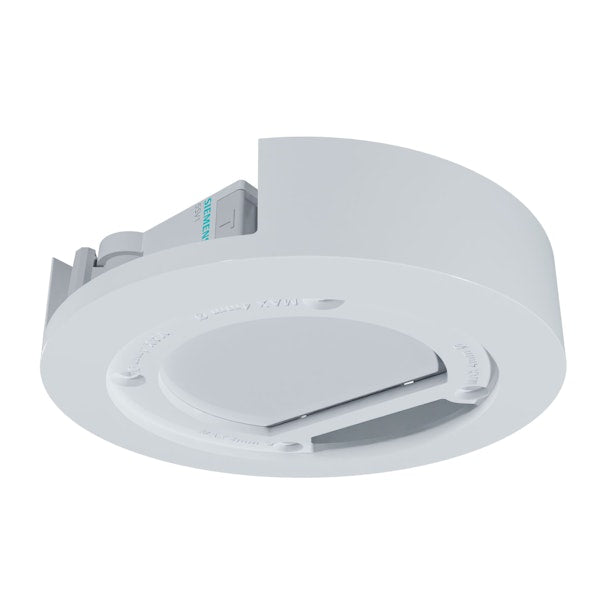

VIKAVIRTAJOHDONSUOJAKATKAISIJA KIEKKO 16A 30mA 250V

Pinta-asenteinen, koteloitu vikavirtajohdonsuojakatkaisija auttaa parantamaan sähköjärjestelmän turvallisuutta. Vikavirtakiekon avulla vikavirtasuoja saadaan helposti lisättyä ryhmäkohtaisesti. Saneerauskohteissa, joissa johdotukset on toteutettu tähtiverkkona siten, että johdotukset jakaantuvat jakorasiasta eri kulutuspisteille, kaikki tähdestä lähtevät johdotukset saadaan suojattua vikavirtasuojauksen taakse asentamalla vikavirtakiekko ’tähteen’ olemassa olevan jakorasian päälle. Tämän jälkeen jakorasiasta lähtevät haaroitukset voidaan liittää vikavirtasuojaan, jolloin pistorasia saadaan suojattua nykymääräysten mukaisesti.

Tällä asennusvaihtoehdolla säästetään asennuskuluissa, kun erillisiä asennuskoteloita ei tarvitse asentaa, tai vaihtoehtoisesti koko ryhmäkeskusta ei tarvitse vaihtaa ryhmäkohtaisen vikavirtasuojauksen toteuttamiseksi. Vikavirtakiekon mukana tulee lisäohje, joka tulisi kiinnittää näkyvälle paikalle tiedon välittämiseksi siitä, että vikavirtasuoja on lisätty asennuksiin.

Ominaisuudet

• Asennuksiin ei tarvitse lisätä pintakoteloa, johon vikavirtasuojakytkin asennetaan, jos nykyisessä ryhmäkeskuksessa ei ole ylimääräistä tilaa.
• Mikäli saneerauskohteissa lisätään vanhoihin asennuksiin pistorasioita tai valaisimia, edellytetään, että asennukset suojataan vikavirtasuojakytkimellä.
• Saneerauskohteissa vikavirtasuojakytkimen lisääminen järjestelmään edellyttää monesti pintakaapelointeja, mutta vikavirtakiekon avulla näitä ei välttämättä tarvita.

Asennus

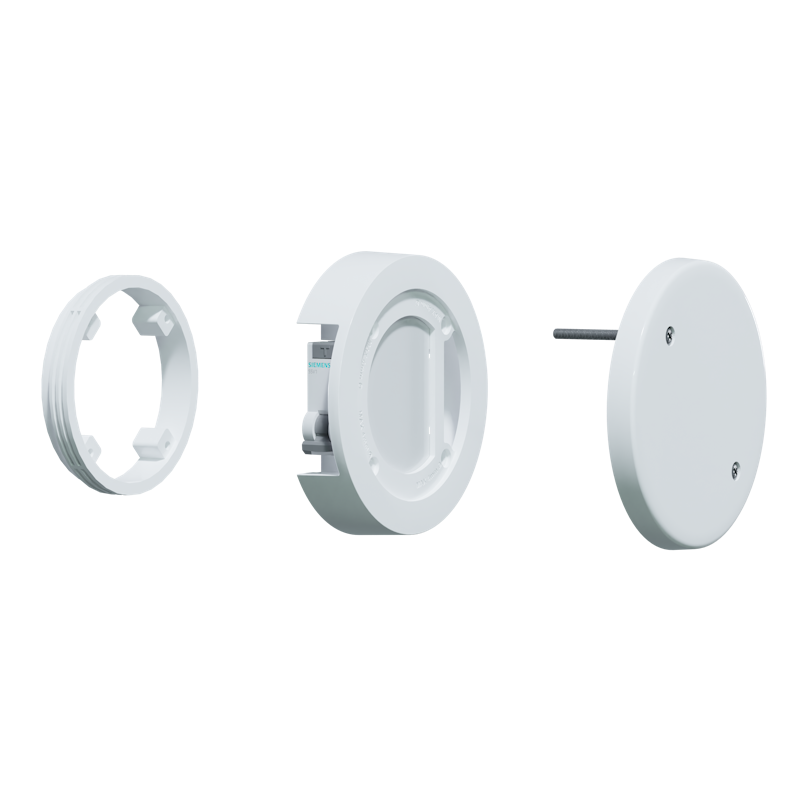

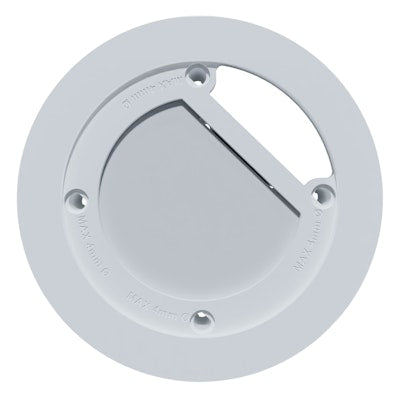

Vikavirtakiekko asennetaan uppoasenteisen jakorasian päälle. Se voidaan asentaa seinällä olevan jakorasian päälle tai vaihtoehtoisesti katossa olevan jakorasian päälle. Vikavirtakiekossa ruuvinreijät josta kiekon saa kiinnitettyä upporasiassa oleviin ruuvipaikkoihin. Vikavirtasuojan kanneksi sopii jakorasiakansi tai jos kiekko asennetaan valaisinpisteen kohdalle, voidaan siihen kiinnittää pinta-asenteinen valaisinpistorasiakansi.

Tekniset ominaisudet

• nimellisvirta: 16 A
• mitoitettu vikavirta: 30 mA
• laukaisukäyrä: C

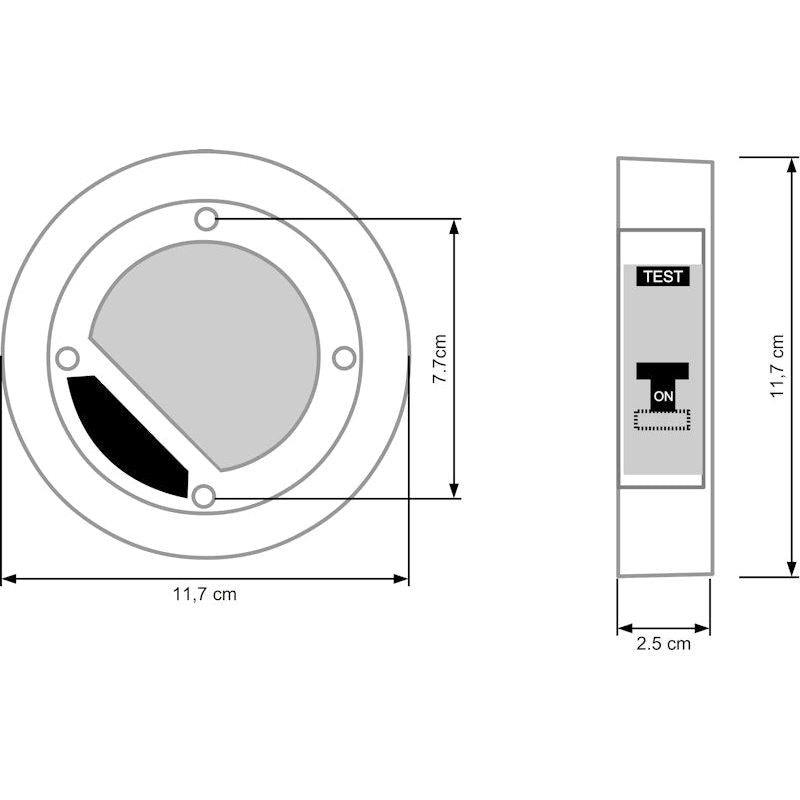

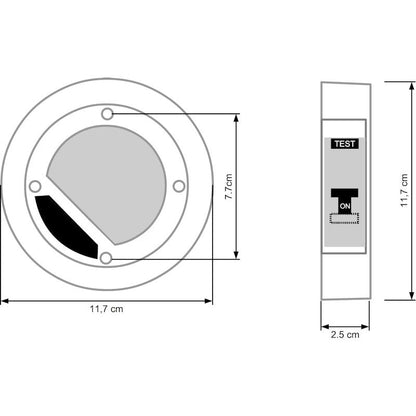

• leveys: 117 mm
• syvyys: 25 mm
