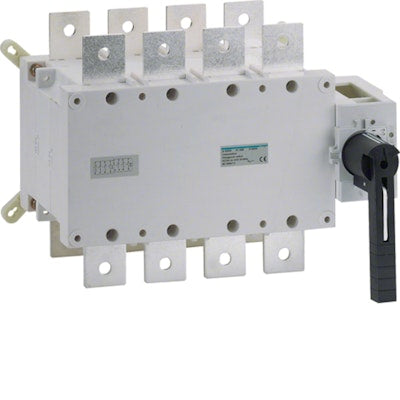

VERKONVAIHTOKYTKIN HAGER HI458 4-NAP 1-0-2 630A 690VAC

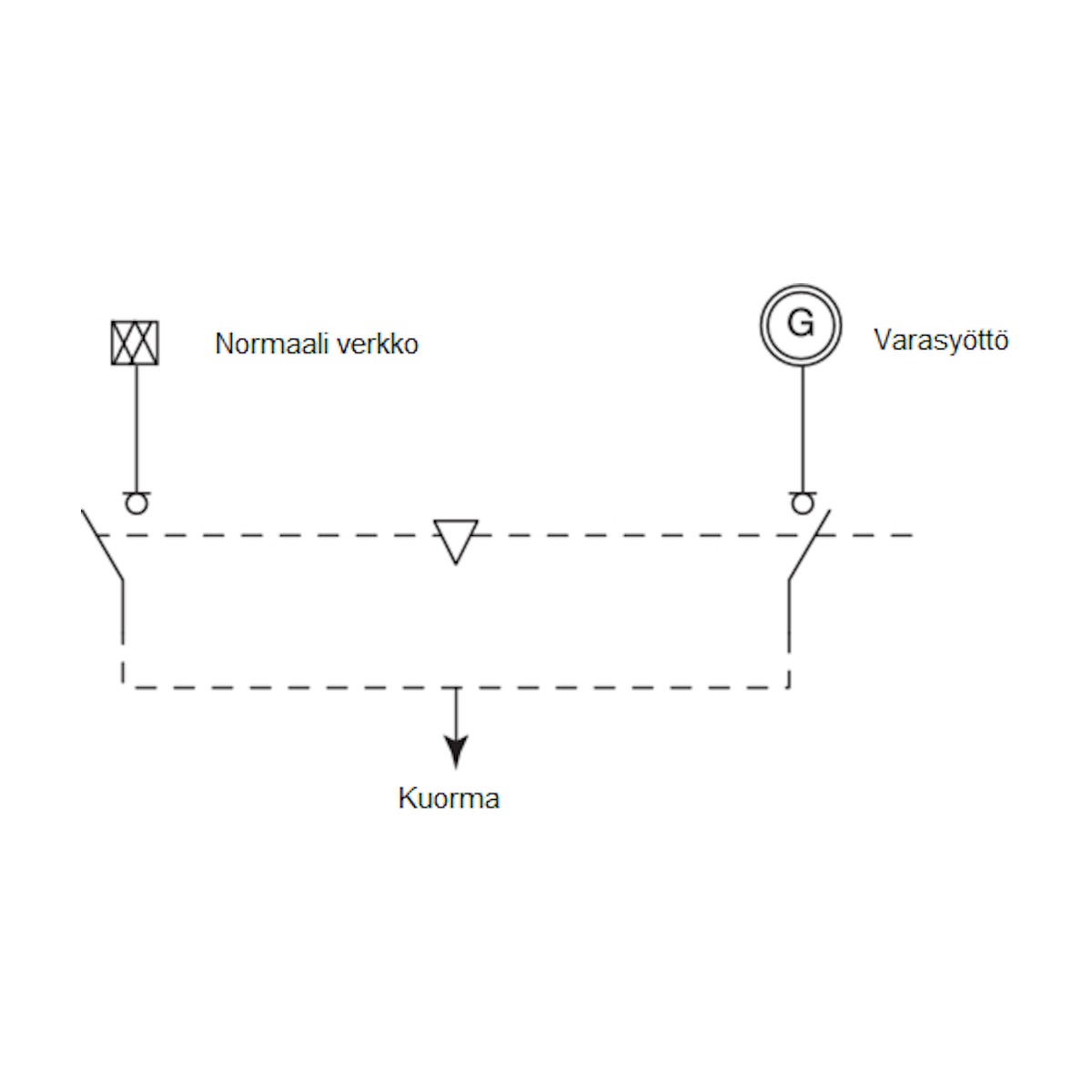

Verkonvaihtokytkin 4-napainen 1-0-2 630A Un = 400 / 690 V AC, asennus asennuslevylle ruuvikiinnityksellä, kuormapiirin syöttämiseksi kahdella toisistaan turvaerotetulla pienjännitepiirillä.

Ominaisuudet:

• turvaerotus
• 3 kytkentätilaa I - 0 - II
• asennus asennuslevylle
• kompakti rakenne
• IP 20
• normit: IEC EN 60947-3

Lisätarvikkeet optiona:

• vääntökahva oviasennukseen
• apukosketin
• yhdistyskisko lähdöille

Tekniset tiedot:

• Katkaisuteho 400 V: 414 kW
• Mitoitettu jatkuva virta AC-21, 400 V: 630 A
• Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
• Mitoitettu jatkuva virta AC-23, 400 V: 500 A
• Ehdollinen nimellisoikosulkuvirta Iq: 50 kA
• Mitoitettu jatkuva virta Iu: 630 A
• Lisäkytkimien lukumäärä (avautuva kosketin): 0
• Mitoituskäyttöjännite: 380-690 V
• Mitoitusteho AC-23, 400 V: 225 kW
• Terminen mitoituskestovirta Icw: 17 kA
• Apu- ja vaihtokoskettimien lukumäärä: 0
• Napojen lukumäärä: 4
• Maksimi nimellinen käyttöjännite Ue AC: 690 V
• Kytkinten määrä: 1
• Kotelointiluokka (IP), edestä: IP00
• Ohjauselementin väri: musta
• Käyttö pääkytkimenä: kyllä
• Laitteen rakenne: sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
• Sopii lattia-asennukseen: kyllä
• Toiminta kuin hätä-seis -asennuksella: ei
• Moottoriohjain valittavissa: ei
• Ohjauselementin tyyppi: pitkä kiertokahva
• Alijännitelaukaisija valittavissa: ei
• Lukittavissa: kyllä
• Sopii keskusasennukseen: kyllä
• Sopii etulevykiinnityskeskiöksi: ei
• Päävirtapiirin liitäntätapa: kaapelikiinnike
• Käyttö suunnanvaihtokytkimenä: kyllä
• Sisäänrakennettu moottoriohjain: ei
• Käyttö turvakytkimenä: kyllä
• Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
• Kotelointiluokka (NEMA): muu
• Sopii väliasennukseen: ei
• Käyttö huoltokytkimenä: kyllä
