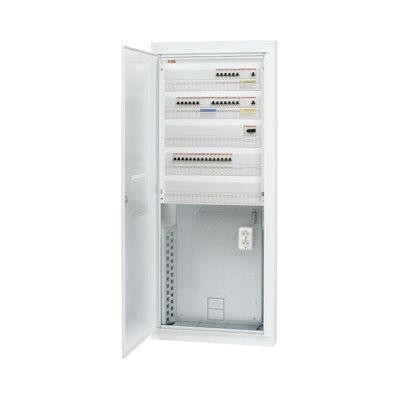

RYHMÄKESKUS-DATA UPPO/PINTA COMBI5E33JS27 50A, IP20C, FE

Data-osa täyttää M65/2015 määräyksen vaatimukset. RJ45 liitintelineet LexCom, AMP, 3M, Keystone-liittimille. Sisältää oven.

Ominaisuudet

• Ryhmäkeskus-data sisältää 3kpl 40A 4-napaista vikavirtasuojakytkintä sekä 33kpl jousiliitäntäistä johdonsuojakatkaisijaa.
• Kaikki lähtevät johtimet kytketään jousiliitäntäisiin kojeisiin, johdonsuojakatkaisijoihin ja N/PE-liittimiin.
• N/PE-liittimet vikavirtasuojakytkinten vieressä.
• ABB jousiliitäntäiset johdonsuojakatkaisijat kytket näppärästi edestäpäin, jolloin asennus helpottuu ja nopeutuu.
• Keskukset sopivat pinta- ja uppoasennukseen.
• Ryhmäkeskusten kotelokoot yhteensopivia KNX-kotelojen kanssa (huom. läpiviennit)
• Keskukset ovat miellyttäviä ja nopeita asentaa sekä kytkeä.
• Keskus on käytännössä suurempi sisältä kuin päältä, koska kaapelointitilat jäävät seinän sisään ja vain seinäverhoilun päälle kiinnitettävä ovi jää näkyviin
• Pääkytkimen vieressä tilavaraus ylijännitesuojalle.

Tekniset tiedot:

• Vaiheiden lukumäärä: 3
• Ryhmien kokonaismäärä: 27
• Pääkytkimen napojen määrä: 3
• Vikavirtasuojakytkinten 30 mA määrä: 3
• Vikavirtasuojakytkinten 300 mA määrä: 0
• Pääkytkimen nimellisvirta: 80 A
• Kotelointiluokka (IP): IP20
• Suojaus: johdonsuoja / yhdistelmä maadoitus-/automaattijohdonsuoja
• Kotelon/suojuksen materiaali: teräs
• Lukittava: ei
• Asennustapa: pinta-asennus/uppoasennus
• Korkeus: 1350 mm
• Leveys: 550 mm
• Syvyys: 112 mm
• Liesiryhmä: ei ole
• Leveys (moduulipaikkojen määrä): 24
• Upotussyvyys: 95 mm
• Tuotesarja: Näpsä Smart
