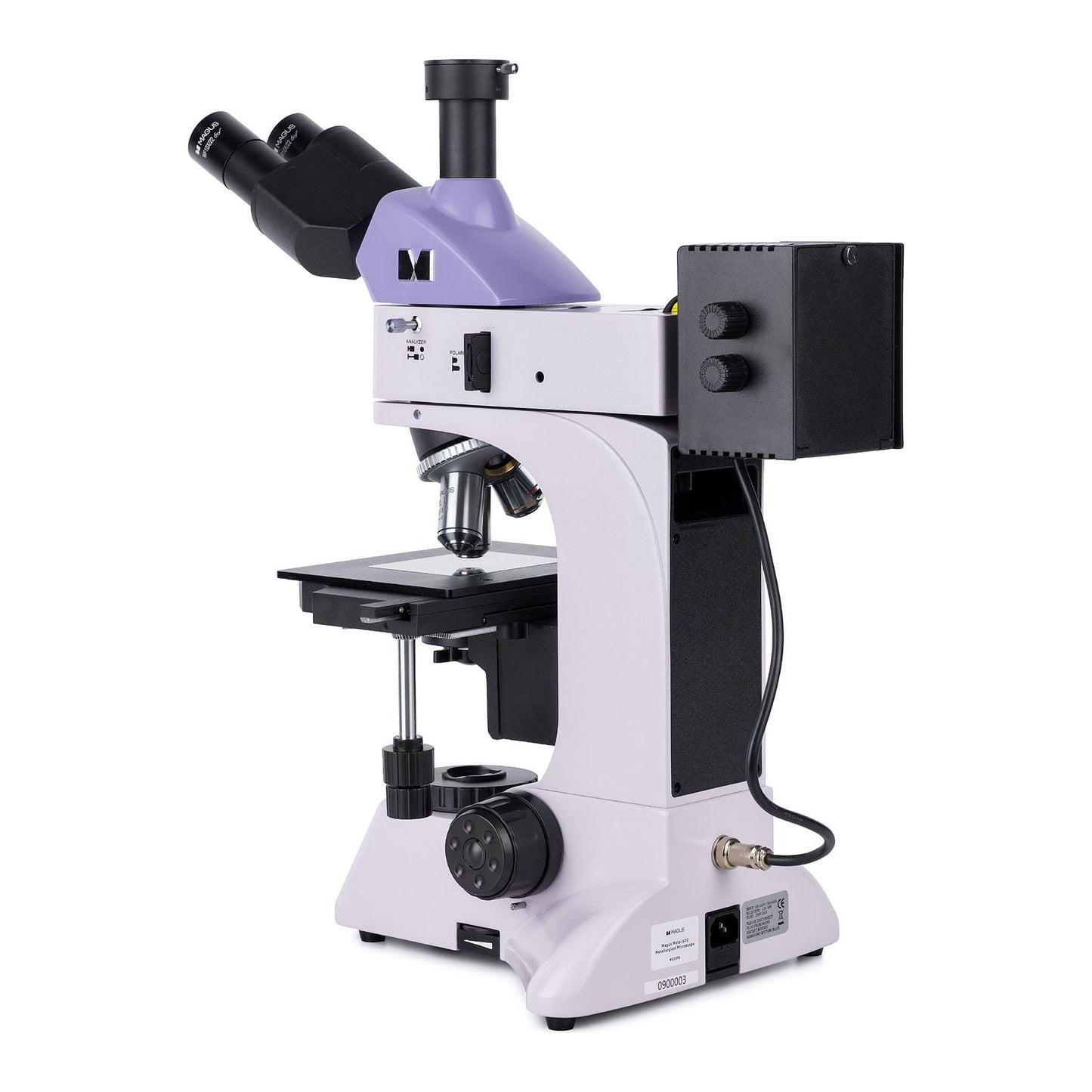

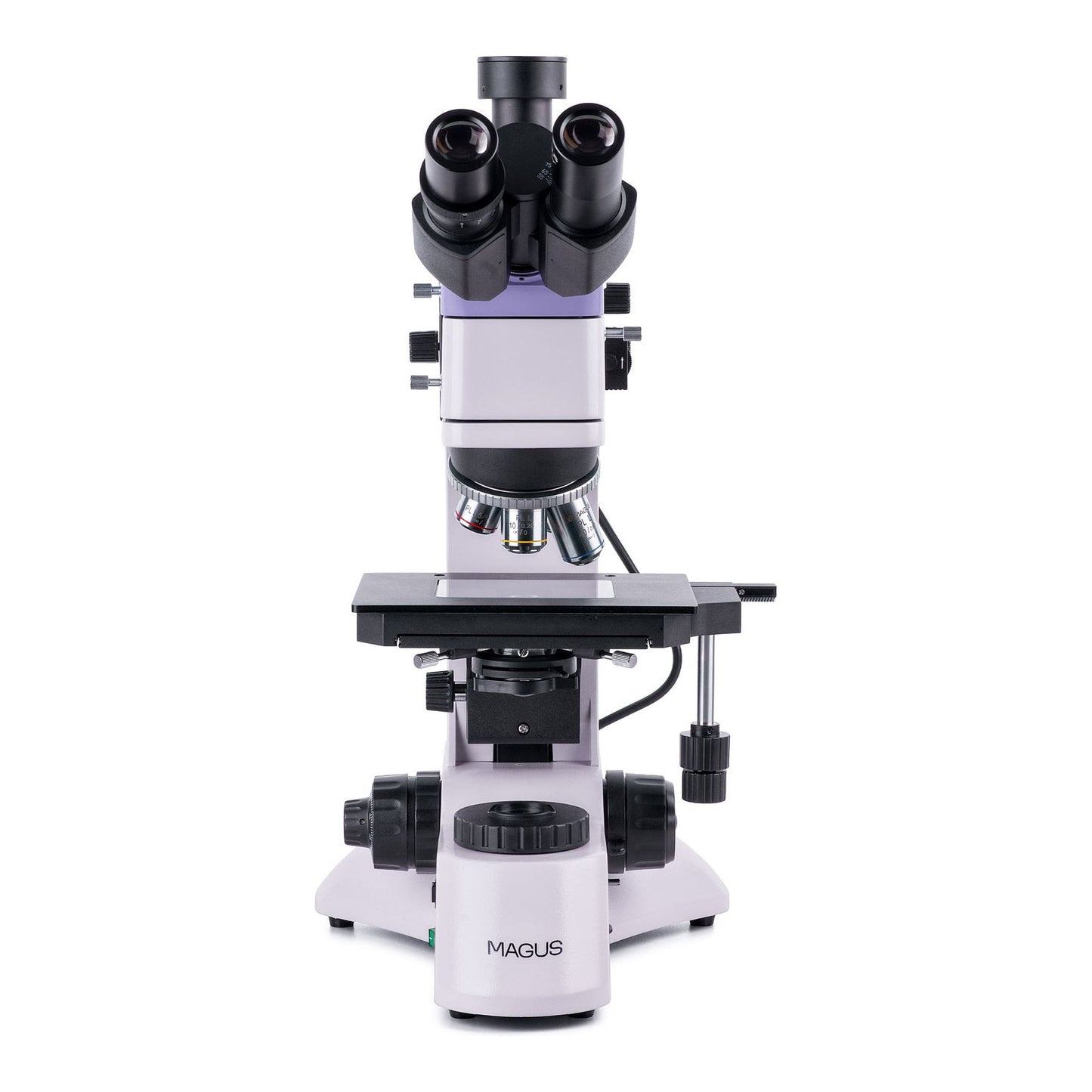

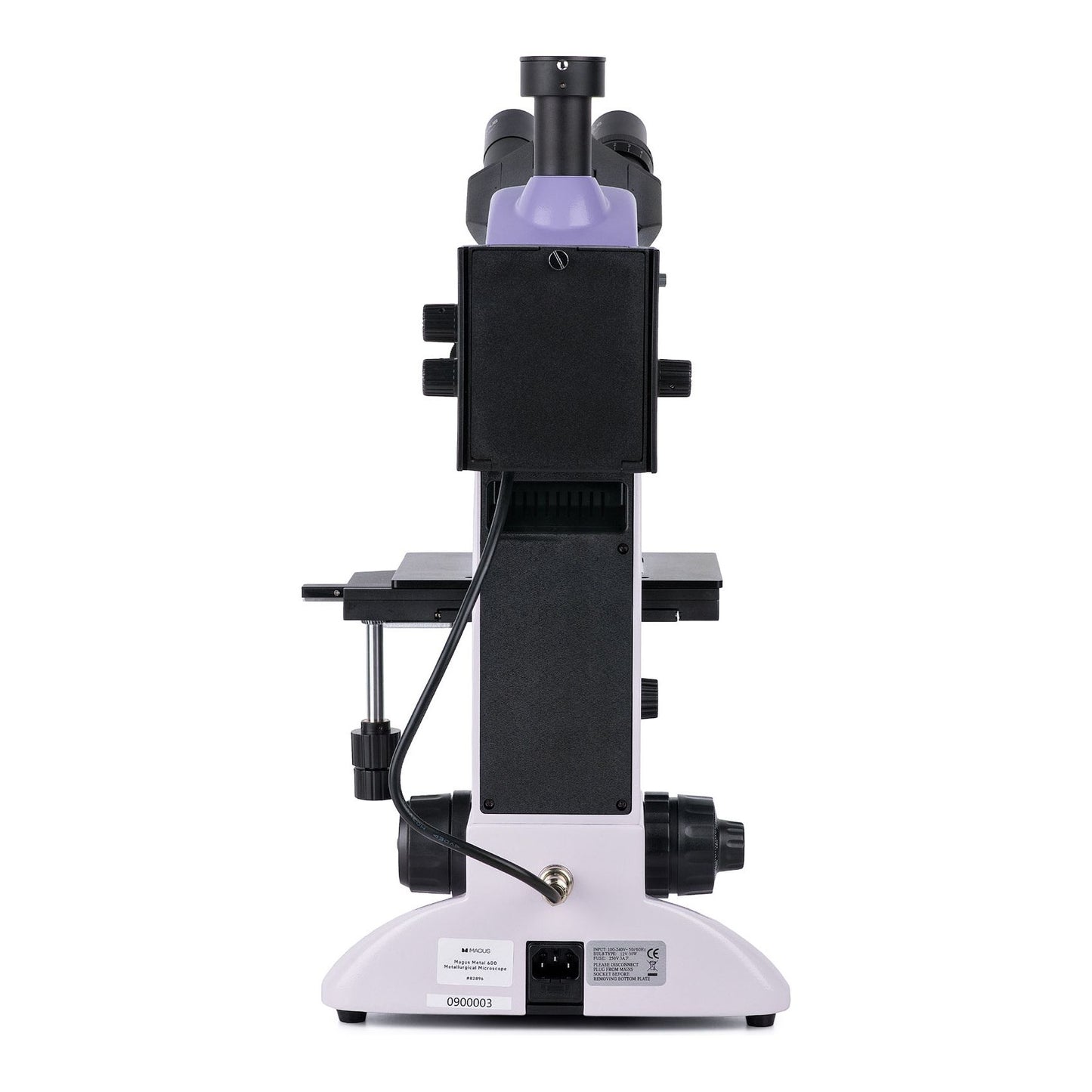

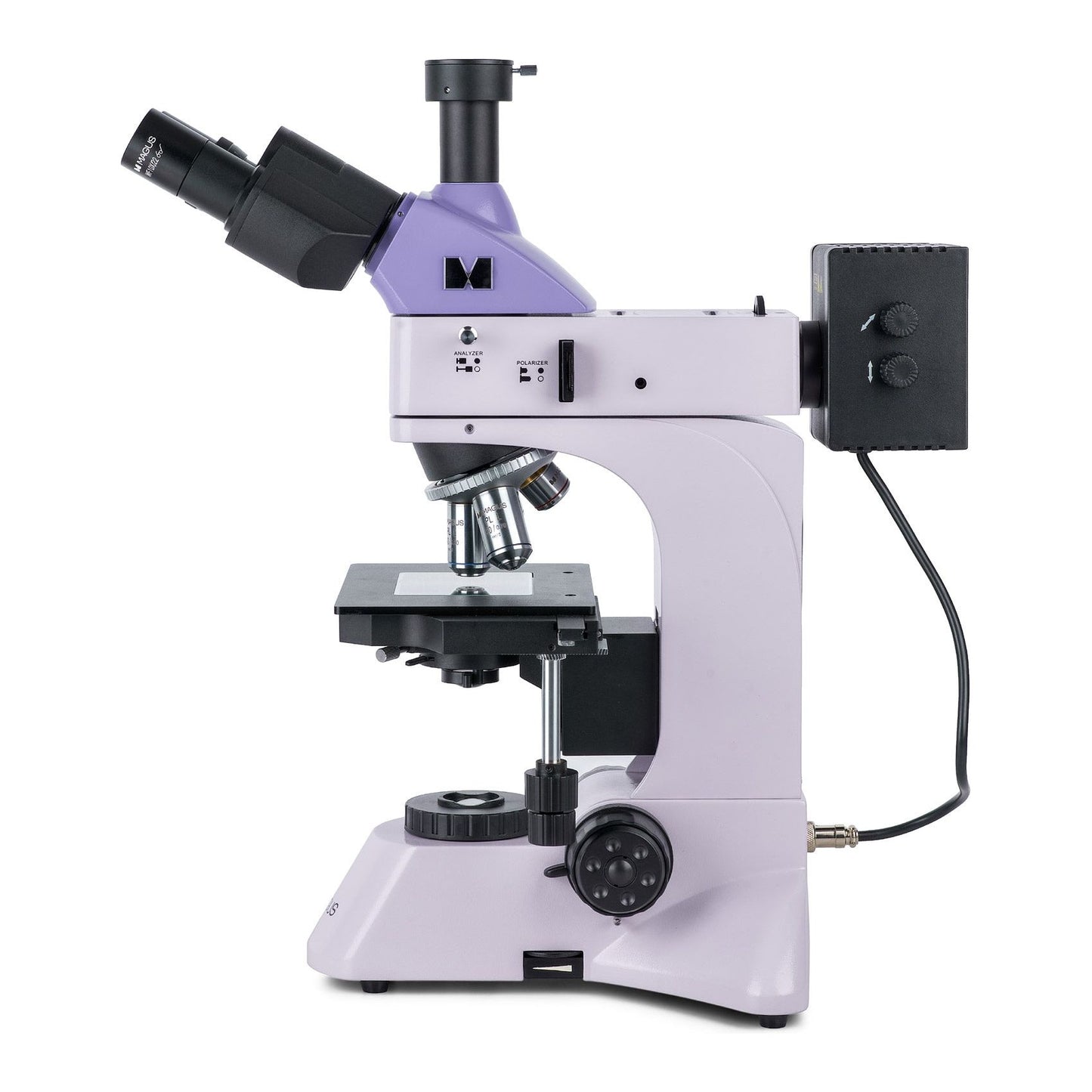

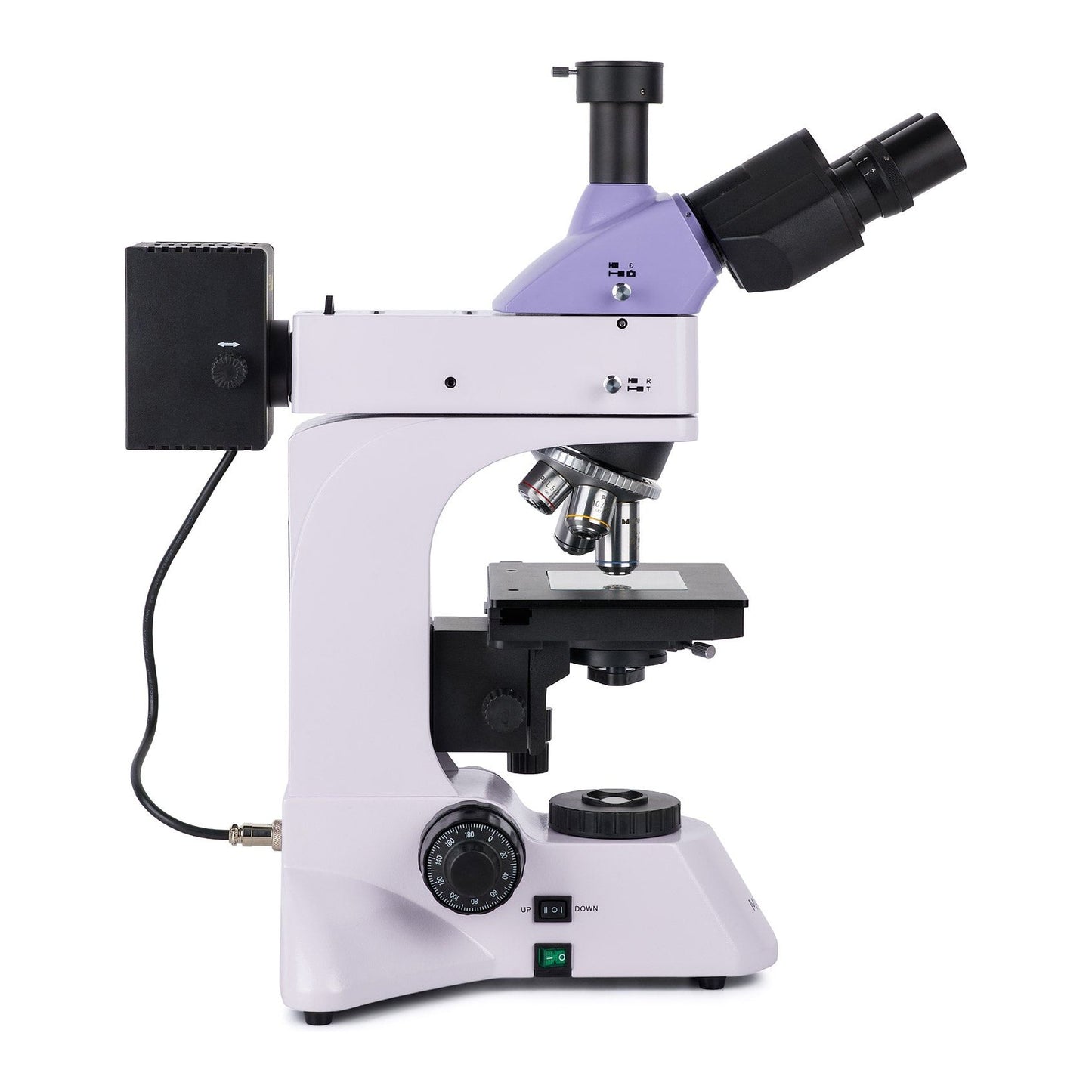

MAGUS Metal D600 metallurginen digitaalinen mikroskooppi

Metallurginen mikroskooppi MAGUS Metal 600 on suunniteltu läpinäkymättömien näytteiden (metallit, metalliseokset, maalipinnoitteet, puolijohteet ja muut materiaalit) tutkimiseen heijastuneessa valossa kirkaskenttä- ja polarisaatiomikroskooppitekniikoilla. Voit tutkia mikrorakenteita litteillä ja kiillotetuilla näytteillä. Läpäisevän valon valaisin mahdollistaa myös suodattimien ja läpikuultavien materiaalien (kuten ohuiden kalvojen) loukkuun jääneiden hiukkasten tutkimisen mikroskoopin alla. Mikroskooppi soveltuu geologien, metallurgien, insinöörien, arkeologien ja muiden tieteenalojen asiantuntijoiden suorittamaan tutkimukseen ja analysointiin.

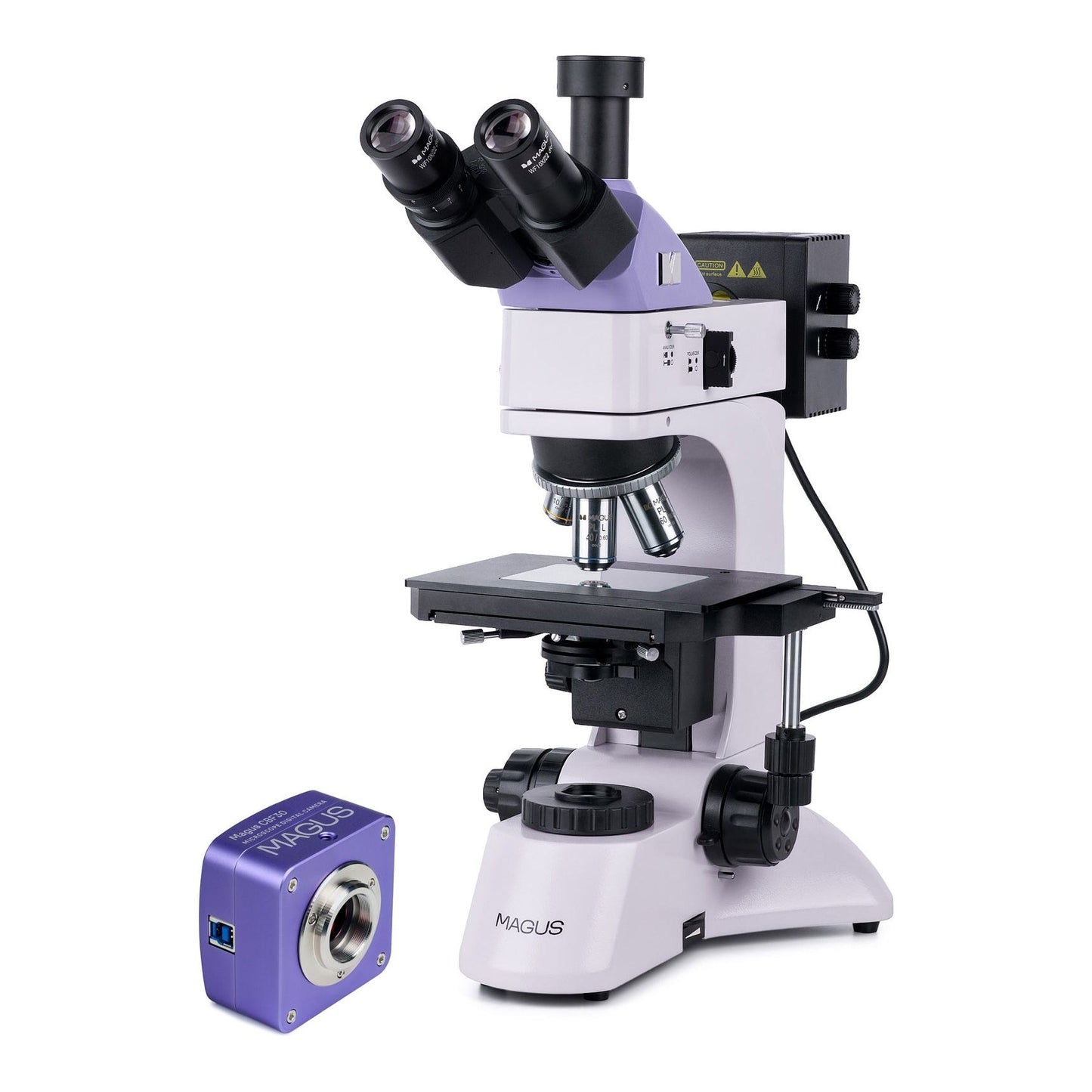

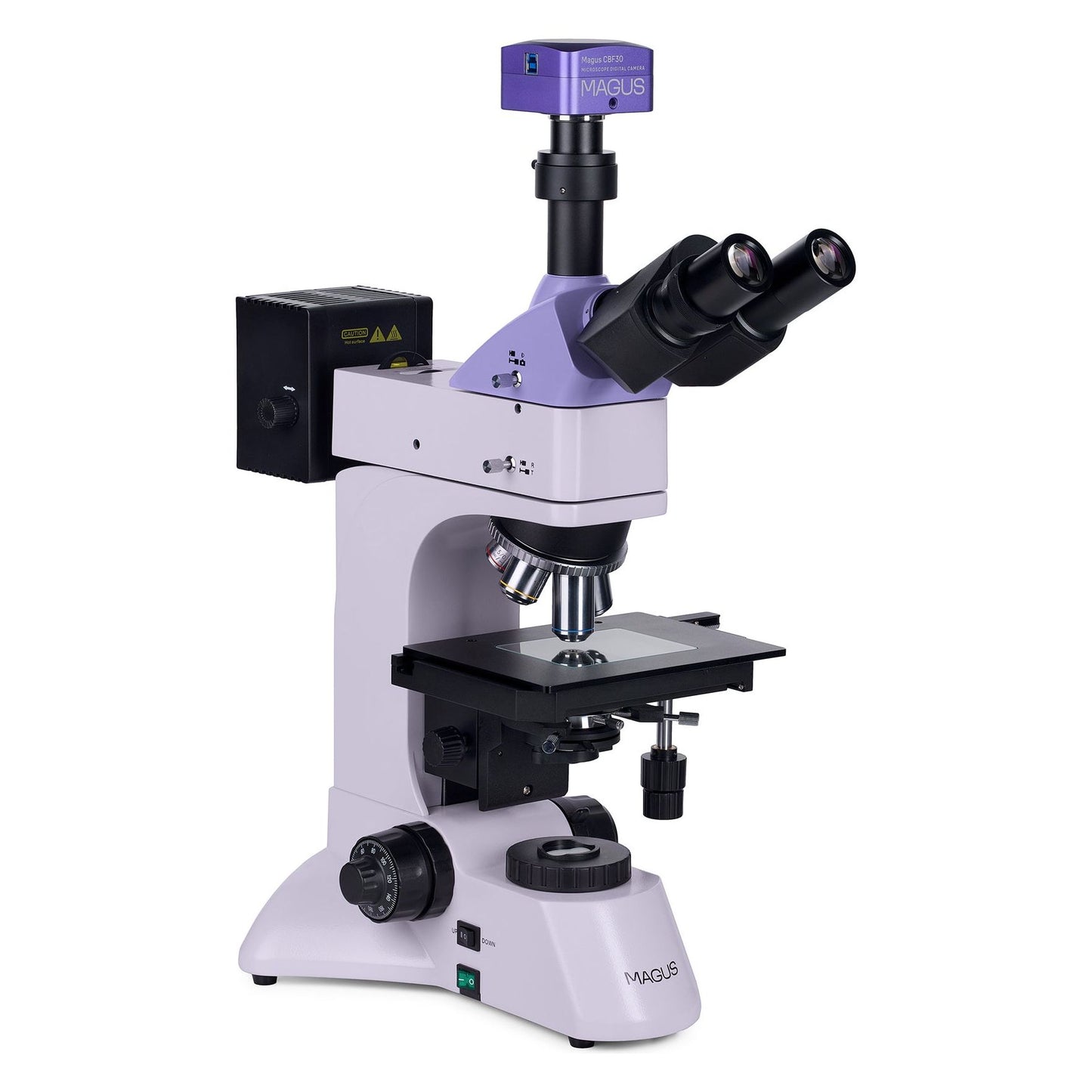

Digitaalikamera

MAGUS CBF30 -digitaalikameralla voit ottaa valokuvia ja kuvata videota mikroskoopin läpi, muokata tuloksena olevia tiedostoja, järjestää esityksiä sekä tehdä lineaarisia ja kulmamittauksia kohteista (oikean kalibroinnin jälkeen).
Laite on suunniteltu toimimaan mikroskoopeilla käyttämällä kirkaskenttämenetelmää ja 4x, 10x, 20x ja 40x objektiiveja.

6,3 megapikselin kenno mahdollistaa kirkkaiden ja yksityiskohtaisten valokuvien ja videoiden kuvaamisen 3072x2048px:n enimmäisresoluutiolla. Tarvittaessa resoluutiota voidaan pienentää 1536x1024px:iin. Tämä ei kuitenkaan vaikuta kuvanopeuteen, joka pysyy 59 fps:ssä, mikä varmistaa sujuvan kehyssiirtymän ilman nykimistä tai viiveitä.

SONY Exmor taustavalaistu värillinen CMOS-kenno mahdollistaa kameran käytön myös hämärässä. Kuva pysyy luettavana ja kirkkaana. Käyttämällä sovitinta, jonka suurennus on 0,5-0,75x, saat mahdollisimman selkeän kuvan ilman vääristymiä.

Optiikka

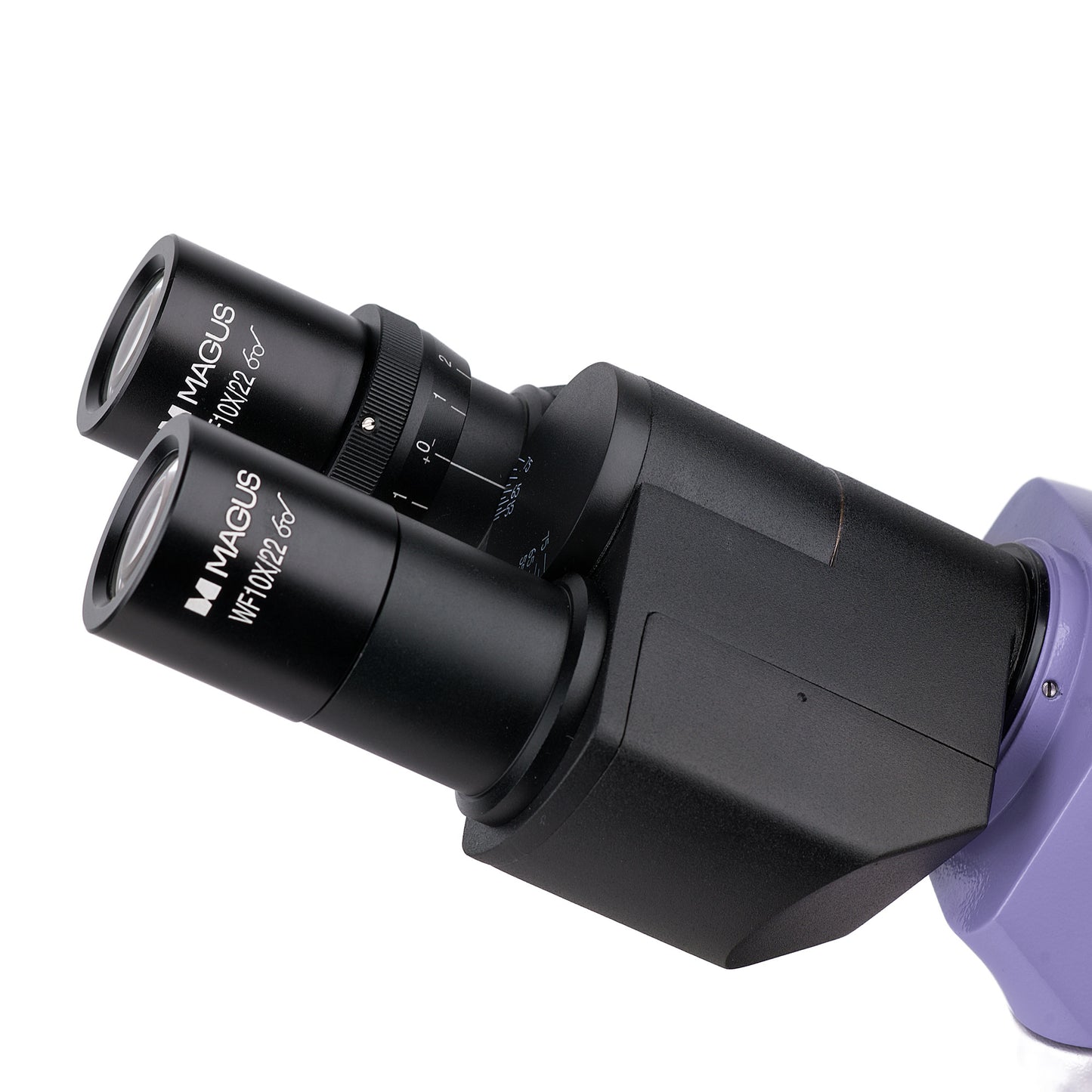

Trinokulaaripää on varustettu trinokulaariputkella kameran kiinnitystä varten (ei sisälly). Valosäde voidaan jakaa kahteen asentoon: 100:0 tai 0:100, mikä tarkoittaa, että voit suunnata valonsäteen joko digitaalikameraan tai okulaariputkeen. Trinokulaaripää on 30° kalteva, mikä sopii pitkiin havaintoihin. Vasemmassa putkessa on diopterin säätörengas.

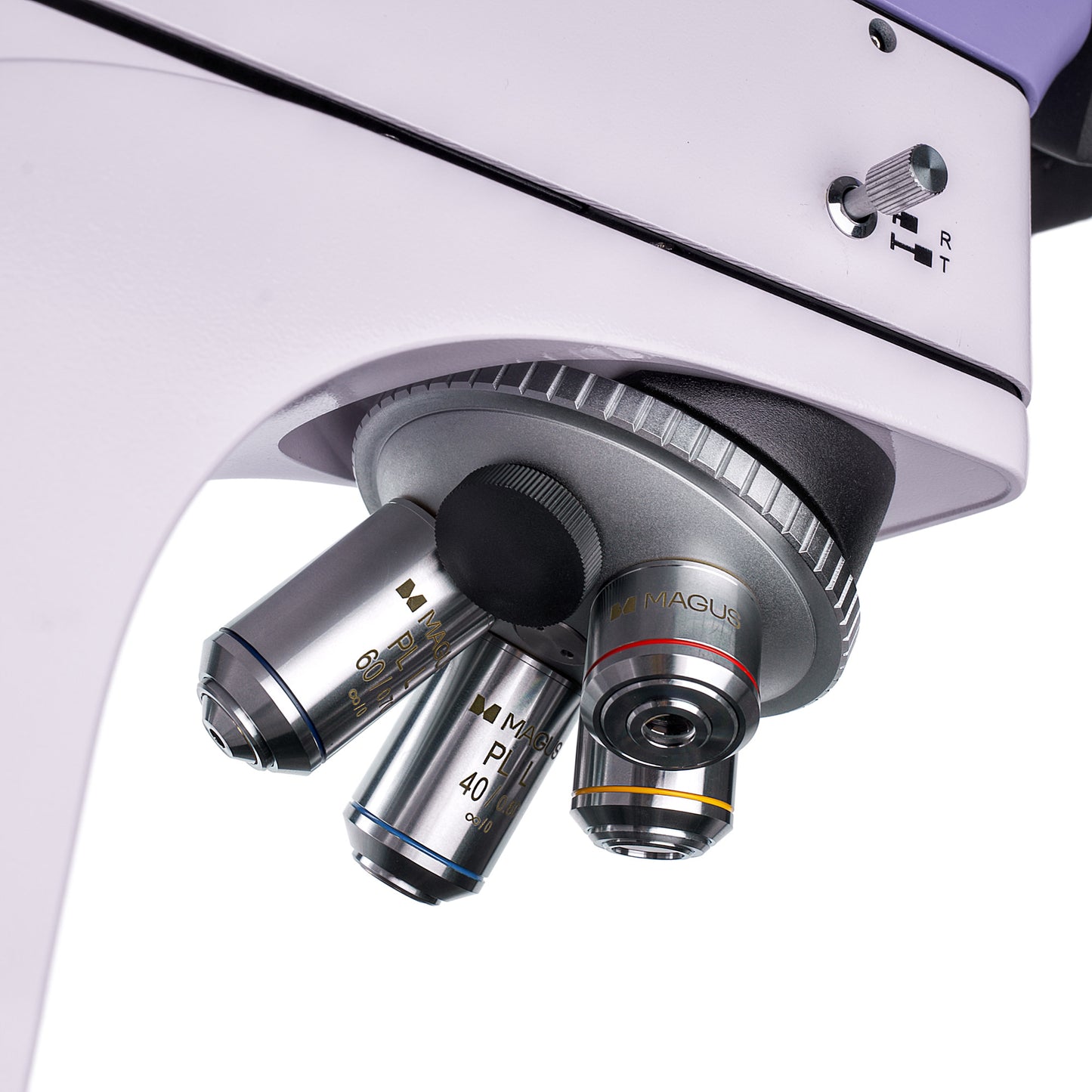

Peruskokoonpanossa mikroskoopin suurennus vaihtelee välillä 50x - 600x. Voit lisätä suurennusrajaa lisäämällä lisäokulaareja. Pyörivä nenäkappale objektiiveilla on suunnattu sisäpuolelle. Viisi objektiivia voidaan asentaa samanaikaisesti – neljä niistä sisältyy pakkaukseen ja yksi paikka on vapaa toisen asentamista varten. Mikroskoopissa käytetään kirkaskenttämikroskopiaan soveltuvia plan-akromaattisia objektiiveja, joiden työskentelyetäisyys on pitkä.

Valaistus

Mikroskooppi on varustettu läpäisevän ja heijastuneen valon valaistusjärjestelmillä. Molemmissa on 30 W:n kirkkaussäädettävä halogeenilamppu, joka saa virtansa vaihtovirtalähteestä. Halogeenilamput lähettävät valoa, jonka värilämpötila mahdollistaa mukavan työskentelyn.

Mikroskoopissa on polarisaatiolaitteet heijastuneen valon havainnointiin: sisäänrakennettu analysaattori ja irrotettava polarisaattori. Aukko- ja kenttäkalvot mahdollistavat Köhler-valaistuksen asettamisen, ja sarjaan kuuluu myös värisuodattimia. Aukot ja heijastuneen valon lähde voidaan keskittää.

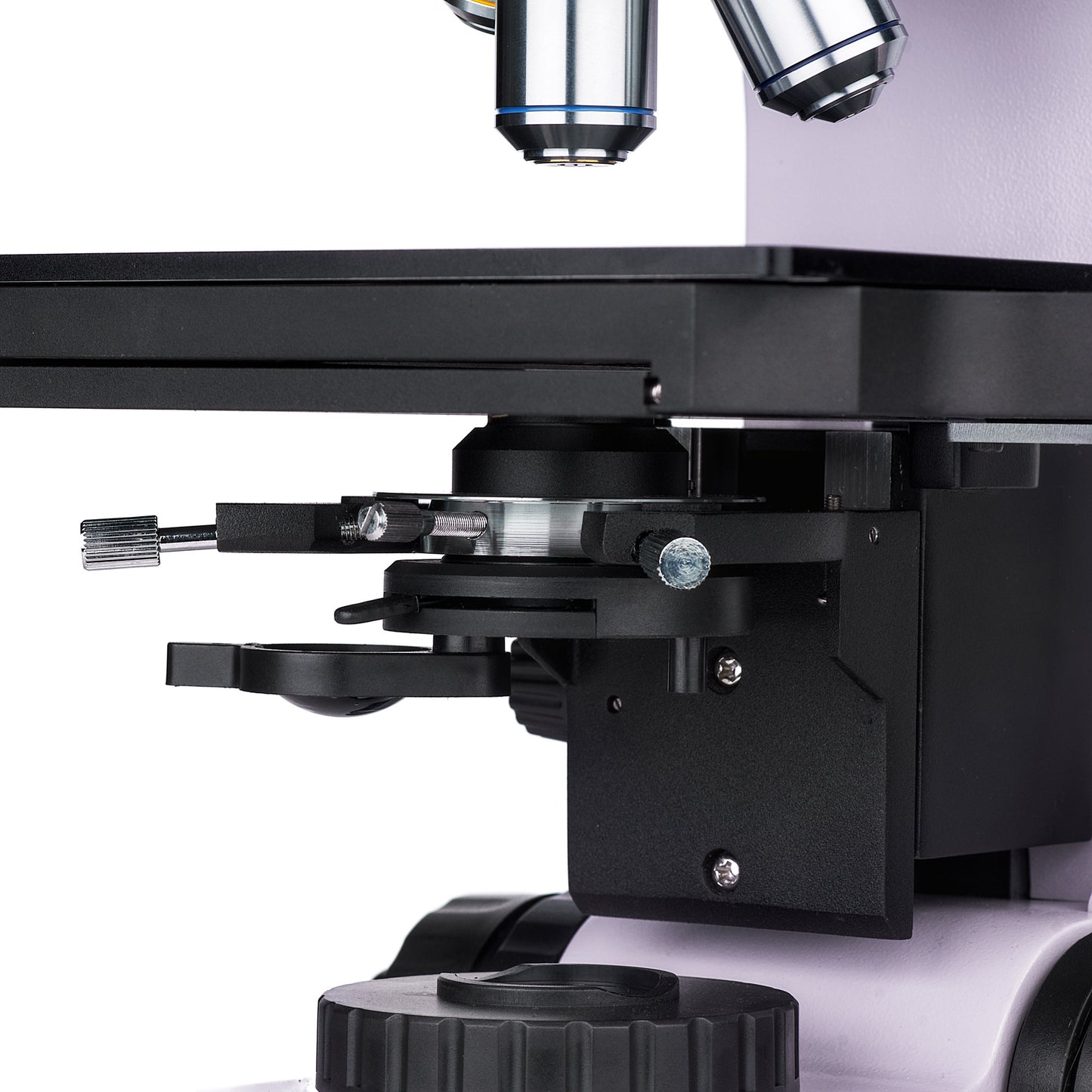

Läpäisevän valon valaistusjärjestelmä käyttää perinteistä Abbe-kondensaattoria, jonka asentoa voidaan säätää kahdella tavalla: keskitetty ja korkeussäädettävä. Sitä täydentää käännettävä linssi, jota voidaan käyttää pienen suurennoksen objektiivien kanssa. Siellä on aukko- ja kenttäkalvot, eli voit käyttää Köhler-valaistusmenetelmää.

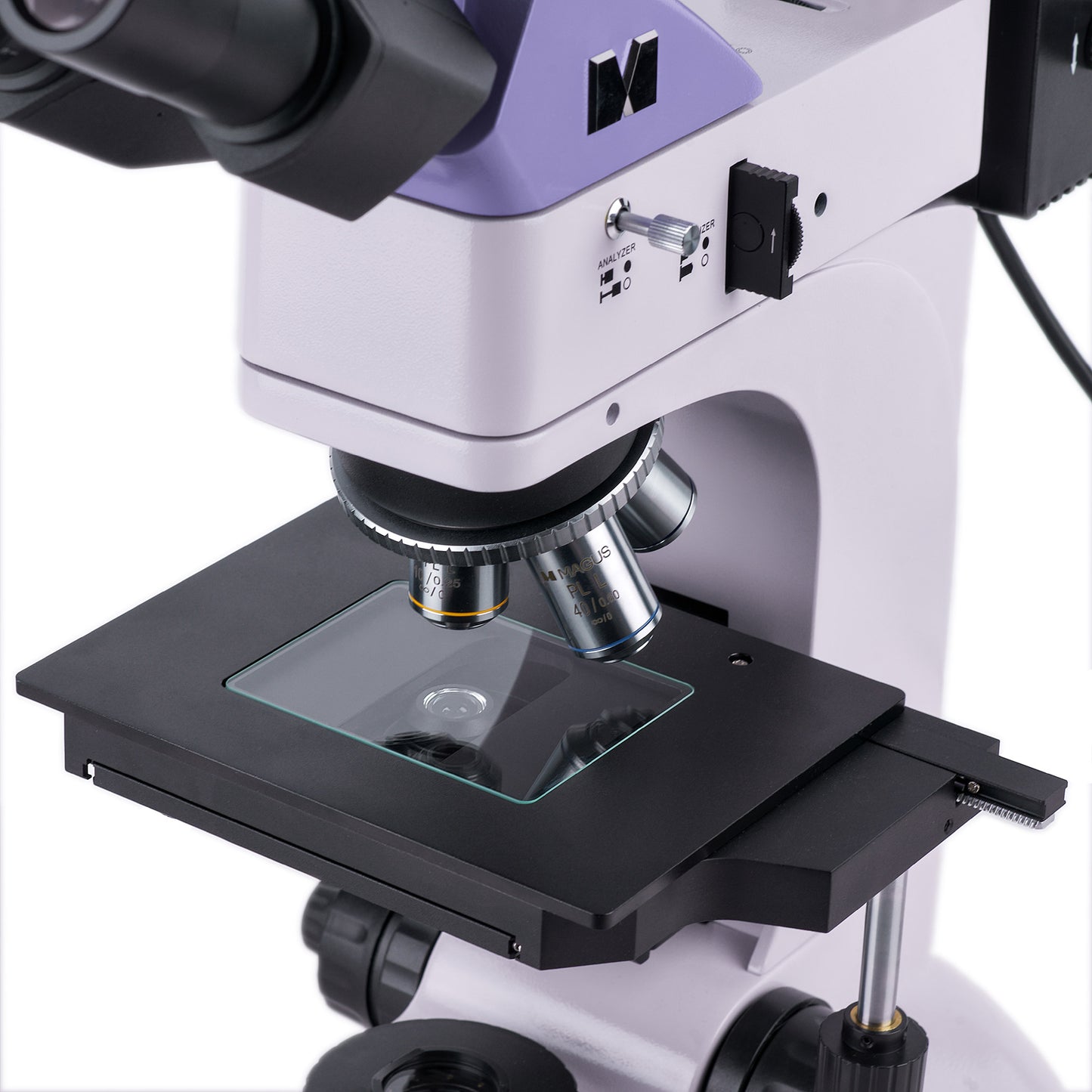

Lava ja tarkennusmekanismi

Lavalle asetettavan näytteen enimmäiskorkeus on 20 mm. Näytettä liikutetaan liikuttamalla tasoa kahta akselia pitkin. Sitä täydentää lasilevy, jota käytetään läpinäkymättömien näytteiden käsittelyyn.

Tarkennuksen säätämiseen käytetään karkeita ja hienoja tarkennusmekanismeja. Tarkennus on tasaista ja tarkkaa. Karkeassa tarkennuksessa on lukitusnuppi ja jännityksen säätö. Tarkennusnupit on sijoitettu koaksiaalisesti molemmille puolille, joten sinun ei tarvitse pitää käsiäsi ilmassa työskennellessäsi; sen sijaan voit asettaa ne pöydälle.

Tarvikkeet

MAGUS Metal 600 -mikroskooppi voidaan varustaa lisäokulaareilla, pitkän työskentelyetäisyyden objektiiveilla, digitaalikameroilla ja kalibrointilaseilla.

Mikroskoopin tärkeimmät ominaisuudet:

• Mikroskooppi läpikuultamattomien litteiden ja kiillotettujen näytteiden tutkimiseen heijastuneessa valossa ja läpikuultavien näytteiden tutkimiseen läpäisevässä valossa
• Trinokulaarinen pää, jossa trinokulaariputki ja säteenjakaja
• Läpäisevä ja heijastuva valonlähde: 30W halogeenipolttimo
• Köhler-valaistusmenetelmä läpäisevässä ja heijastuneessa valossa, polarisaatiomikroskooppitekniikka heijastuneessa valossa
• Heijastetun valon valaistusjärjestelmän elementit (kalvot ja valonlähteet), jotka voidaan keskittää, suodatinsarja
• Abbe-kondensaattori käännettävällä linssillä, jota käytetään matalan suurennuksen objektiivien kanssa
• Laaja valikoima lisäobjektiveja ja okulaareja

Kameran tärkeimmät ominaisuudet:

• Suositellaan käytettäväksi pienen suurennoksen objektiivien kanssa
• Värillinen valoherkkä anturi selkeisiin kuviin myös heikossa valaistuksessa
• Kuvanopeus 59 fps, mikä riittää liikkuvien kohteiden tai nopeasti liikkuvien prosessien tarkkailuun
• Sarja sisältää ohjelmiston, joka varmistaa täysin kameran kaikkien ominaisuuksien toimivuuden ja näin ollen "pikakäynnistyksen"
• Luotettava USB3.0-liitäntä suuriin tiedonsiirtonopeuksiin
• Resoluutiosäätö, jotta voit valita kulloinkin sinulle parhaiten sopivan vaihtoehdon

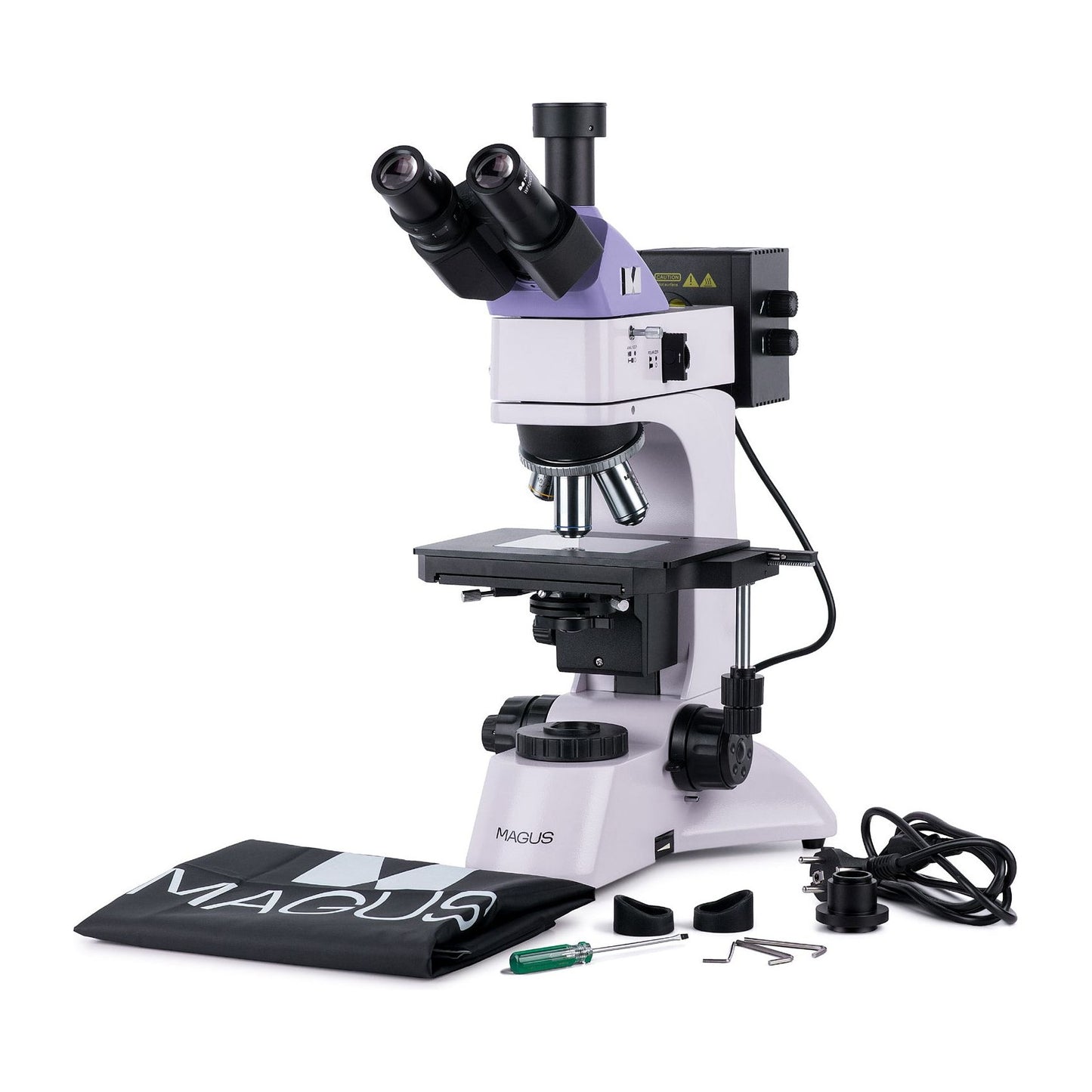

Pakkaus sisältää:

• MAGUS CBF30 -digitaalikamera (digikamera, USB-kaapeli, asennus-CD ajureineen ja ohjelmistoineen, käyttöohje ja takuukortti)
• Pohja tehonsyötöllä, läpäisevä valonlähde ja lauhdutin, tarkennusmekanismi, lava ja pyörivä nenäkappale
• Heijastava valon valaisin lampputornilla
• Trinokulaarinen pää
• Ääretön akromaattinen objektiivi: PL L5x/0,12 WD 26,1 mm
• Ääretön akromaattinen objektiivi: PL L10х/0.25 WD 20.2mm
• Ääretön akromaattinen objektiivi: PL L40х/0.60 WD: 3.98mm
• Ääretön akromaattinen objektiivi: PL L60x/0,70 WD: 2,08 mm
• Okulaari 10x/22mm pitkällä silmänpoistolla (2 kpl)
• Lasilavalevy
• C-kiinnityssovitin 1x
• Kuusiokoloavain
• AC virtajohto
• Heijastavan valon valaisimen virtajohto
• Pölysuoja
• Käyttöohje ja takuukortti

Saatavilla pyynnöstä:

• 10x/22mm okulaari asteikolla
• 12,5x/14mm okulaari (2 kpl)
• 15x/15mm okulaari (2 kpl)
• 20x/12mm okulaari (2 kpl)
• 25x/9mm okulaari (2 kpl)
• Ääretön akromaattinen objektiivi: PL L20х/0.40 WD 8.80mm
• Ääretön akromaattinen objektiivi: PL L50х/0.70 WD 3.68mm
• Ääretön akromaattinen objektiivi: PL L80x/0,80 WD: 1,25 mm
• Ääretön akromaattinen objektiivi: PL L100x/0,85 (kuiva) WD 0,40 mm
• Kalibrointiliuku
