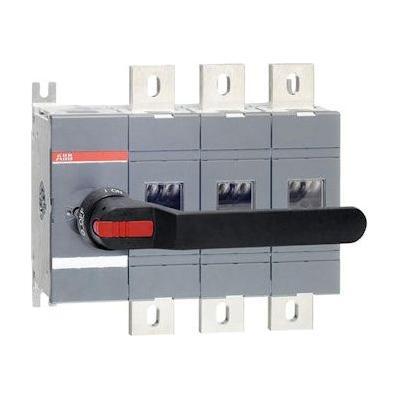

KUORMANKYTKIN VIPU ABB OT1600E03P

3-nap. 1600A 690V AC-22A, Akseli + väännin vakiona

Tekniset tiedot:

• Napojen lukumäärä: 3
• Mitoitettu jatkuva virta Iu: 1600 A
• Mitoituskäyttöjännite: 1000 V
• Leveys: 334.5 mm
• Syvyys: 167 mm
• Korkeus: 372 mm
• Kytkinten määrä: 1
• Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
• Apu- ja vaihtokoskettimien lukumäärä: 0
• Lisäkytkimien lukumäärä (avautuva kosketin): 0
• Laitteen rakenne: koko laite kotelossa
• Ohjauselementin väri: musta
• Päävirtapiirin liitäntätapa: pulttiliitos
• Sisäänrakennettu moottoriohjain: ei
• Lukittavissa: ei
• Sopii etulevykiinnityskeskiöksi: ei
• Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
• Sopii lattia-asennukseen: kyllä
• Sopii keskusasennukseen: kyllä
• Maksimi nimellinen käyttöjännite Ue AC: 1000 V
• Moottoriohjain valittavissa: ei
• Terminen mitoituskestovirta Icw: 50 kA
• Mitoitettu jatkuva virta AC-21, 400 V: 1600 A
• Mitoitettu jatkuva virta AC-23, 400 V: 1250 A
• Mitoitusteho AC-23, 400 V: 710 kW
• Mitoitusteho AC-3, 400 V: 710 kW
• Katkaisuteho 400 V: 710 kW
• Kotelointiluokka (IP), edestä: IP00
• Kotelointiluokka (NEMA): muu
• Alijännitelaukaisija valittavissa: ei
• Ohjauselementin tyyppi: pitkä kiertokahva
• Käyttö pääkytkimenä: kyllä
• Toiminta kuin hätä-seis -asennuksella: ei
• Käyttö huoltokytkimenä: kyllä
• Käyttö turvakytkimenä: ei
• Käyttö suunnanvaihtokytkimenä: ei
