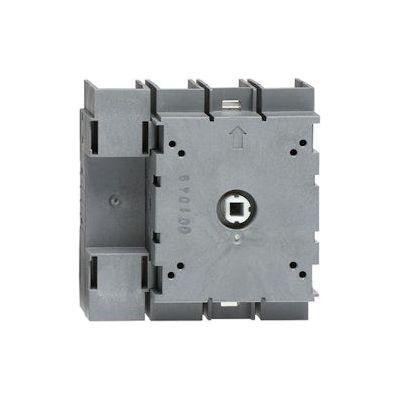

KUORMANKYTKIN VIPU ABB OT125FT4N2 125A 4-NAP

4-nap. 125A 690V AC-22A, N oikea. Oviasennus. Ei sisällä väännintä. Vääntimeksi käy esimerkiksi OHBS2RJ (sno 3661912). Liitinsuojat ovat OTS125T3 (sno 3601295) + OTS125T1 (sno 3601296) tai 4 x OTS125T1 (sno 3601296).

Tekniset tiedot:

• Napojen lukumäärä: 4
• Mitoitettu jatkuva virta Iu: 125 A
• Mitoituskäyttöjännite: 750 V
• Leveys: 96.5 mm
• Syvyys: 66.5 mm
• Korkeus: 100 mm
• Kytkinten määrä: 1
• Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
• Apu- ja vaihtokoskettimien lukumäärä: 0
• Lisäkytkimien lukumäärä (avautuva kosketin): 0
• Laitteen rakenne: koko laite kotelossa
• Ohjauselementin väri: musta
• Päävirtapiirin liitäntätapa: ruuviliitäntä
• Sisäänrakennettu moottoriohjain: ei
• Lukittavissa: ei
• Sopii etulevykiinnityskeskiöksi: ei
• Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
• Sopii lattia-asennukseen: ei
• Sopii keskusasennukseen: kyllä
• Maksimi nimellinen käyttöjännite Ue AC: 750 V
• Moottoriohjain valittavissa: ei
• Terminen mitoituskestovirta Icw: 2.5 kA
• Mitoitettu jatkuva virta AC-21, 400 V: 125 A
• Mitoitettu jatkuva virta AC-23, 400 V: 90 A
• Mitoitusteho AC-23, 400 V: 45 kW
• Mitoitusteho AC-3, 400 V: 45 kW
• Katkaisuteho 400 V: 45 kW
• Kotelointiluokka (IP), edestä: IP20
• Kotelointiluokka (NEMA): muu
• Alijännitelaukaisija valittavissa: ei
• Ohjauselementin tyyppi: muu
• Käyttö pääkytkimenä: kyllä
• Toiminta kuin hätä-seis -asennuksella: ei
• Käyttö huoltokytkimenä: kyllä
• Käyttö turvakytkimenä: ei
• Käyttö suunnanvaihtokytkimenä: ei
• Ehdollinen nimellisoikosulkuvirta Iq: 50 kA
