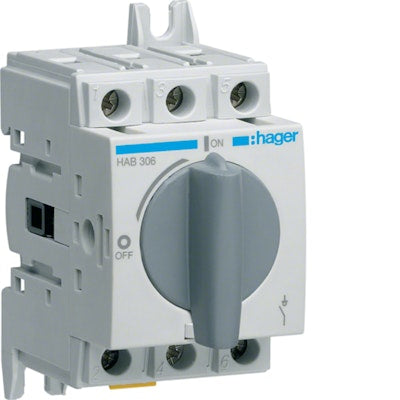

KUORMANKYTKIN VÄÄNTÖ HAGER HAB306 3x63A 690VAC DIN

Kuormakytkin 3-napainen 63A AC23 /415 VAC, tunneliliittimet maksimissaan 16 mm² jäykille johtimille, eristysjännite 800 V.

Ominaisuudet

• asennus DIN-kiskolle tai asennuslevylle
• suoraan kojeeseen kiinnitettävä vääntökahva lukittavissa pois-asentoon
• tiiveysluokka: IP 20
• takaa päälle- ja pois-kytkennän kuormitettuna ja turvaerotustoiminnon kaikille pienjännitepiireille
• normit: IEC 60947-3

Tekniset tiedot:

• Napojen lukumäärä: 3
• Mitoitettu jatkuva virta Iu: 63 A
• Mitoituskäyttöjännite: 380-415 V
• Kytkinten määrä: 1
• Lisäkytkimien lukumäärä (sulkeutuva kosketin): 0
• Apu- ja vaihtokoskettimien lukumäärä: 0
• Lisäkytkimien lukumäärä (avautuva kosketin): 0
• Laitteen rakenne: sisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
• Ohjauselementin väri: harmaa
• Päävirtapiirin liitäntätapa: ruuviliitäntä
• Sisäänrakennettu moottoriohjain: ei
• Lukittavissa: kyllä
• Sopii etulevykiinnityskeskiöksi: ei
• Sopii etulevyasennukseen nelikulmaiselle reiälle: ei
• Sopii lattia-asennukseen: kyllä
• Sopii keskusasennukseen: kyllä
• Sopii väliasennukseen: ei
• Maksimi nimellinen käyttöjännite Ue AC: 415 V
• Moottoriohjain valittavissa: ei
• Terminen mitoituskestovirta Icw: 1.26 kA
• Mitoitettu jatkuva virta AC-21, 400 V: 63 A
• Mitoitettu jatkuva virta AC-23, 400 V: 40 A
• Mitoitusteho AC-23, 400 V: 28 kW
• Katkaisuteho 400 V: 41 kW
• Kotelointiluokka (IP), edestä: IP20
• Kotelointiluokka (NEMA): muu
• Alijännitelaukaisija valittavissa: ei
• Ohjauselementin tyyppi: lyhyt peukalokahva
• Käyttö pääkytkimenä: kyllä
• Toiminta kuin hätä-seis -asennuksella: ei
• Käyttö huoltokytkimenä: kyllä
• Käyttö turvakytkimenä: kyllä
• Käyttö suunnanvaihtokytkimenä: ei
• Ehdollinen nimellisoikosulkuvirta Iq: 50 kA
