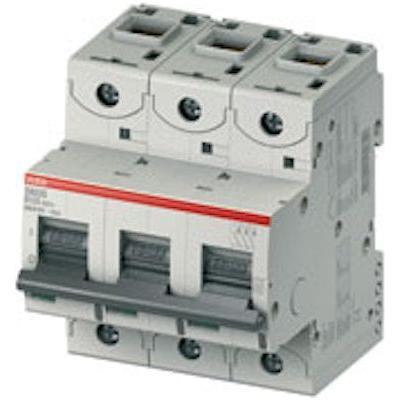

JOHDONSUOJAKATKAISIJA S800 3-NAPAINEN K-KÄYRÄ 10A

Innovatiivisen oikosulkusuojaustekniikan ansiosta S800-johdonsuojakatkaisijat ovat sekä kokonsa että suorituskykynsä suhteen maailmanlaajuisesti parhaat vaihtoehdot vaativaan teollisuuskäyttöön. Pääsulakkeiden vaihtoehtona niissä on erittäin monipuoliset sovellukset. Käyttökohteita ovat esimerkiksi kiinteistöt, kuljetusala ja uusiutuvan energian ala.

Edut:

• Pienikokoinen ja luotettava ratkaisu johdonsuojaukseen 125 A:n nimellisvirtaan asti ja jopa 50 kA:n katkaisukyvylle
• Innovatiivisuuden ja hyvän suorituskyvyn ansiosta S800 alentaa asennusten kustannuksia, esimerkiksi aurinkosähkö- ja OEM-automaatiokeskuksissa joiden kustannukset määräytyvät enimmäkseen koon ja asennusajan mukaan
• S800-johdonsuojakatkaisijoiden kanssa voidaan käyttää lukuisia lisätarvikkeita, jotka laajentavat johdonsuojakatkaisijoiden toimintoja suojalaitteesta asennuksen etäohjaamiseen ja -valvontaan

Ominaisuudet:

• Laaja valikoima suurtehojohdonkatkaisijoita, joiden nimellisvirta on 6–125 A ja katkaisukyky jopa 50 kA
• S800PV-SP on aurinkosähköä varten suunniteltu suurtehokatkaisija. S800PV-SP:n nimellisvirta 5-125 A ja jännite jopa 1500 V DC
• S800-SCL SR: itsestään palautuva oikosulkuvirran rajoitin. Yhdistämällä S800-SCL SR suurtehojohdonsuojakatkaisijaan tai moottorinkäynnistimeen voidaan saavuttaa jopa 50 kA:an oikosulunkatkaisukyky (690 V AC)
• TRIP-asennon ansiosta katkaisu tai laukaisu erottuu käyttövivusta

Tekniset tiedot:

• Mitoitusvirta: 10 A
• Napojen määrä yhteensä: 3
• Leveys (moduulipaikkojen määrä): 4.5
• Laukaisukäyrä: K
• Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V: 25 kA
• Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V: 50 kA
• Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V: 6 kA
• Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V: 25 kA
• Nimellisjännite: 400 V
• Jännitetyyppi: AC/DC
• Suojattujen napojen määrä: 3
• Kotelointiluokka (IP): IP20
• Taajuus: 50-60 Hz
• Juontava 0-napa: ei
• Virranrajoitusluokka: 3
• Lisäyksikkömahdollisuus: kyllä
• Ylijänniteluokka: 4
• Ympäristön likaantumisaste: 3
• Liitettävä johdin, lanka: 0-50 mm²
• Liitettävä johdin, monisäikeinen: 0-70 mm²
• Syöksyjännitekestoisuus Uimp: 8 kV
• Mitoitettu eristysjännite Ui: 690 V
• Ympäristön lämpötila käytön aikana: -25-60 °C
• Rajähdyssuojattu: ei
• Uppoasennus: ei
• Tehohäviö: 6 W
• Upotussyvyys: 82.5 mm
