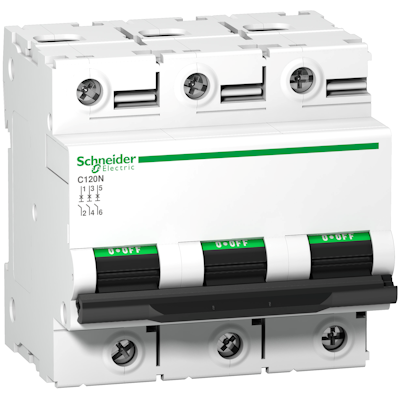

JOHDONSUOJAKATKAISIJA C120N 3X80A/C/10KA

Multi 9 C60 katkaisijoihin perustuva suojakatkaisija Acti 9 C120 tunnetaan yli 100 maassa laadustaan ja malliston laajuudesta. C120 varmistaa asennuksen turvallisuuden ja varmistaa piejännitejärjestelmän toimivuuden ja luotettavuuden.

• Nimellisvirta: 10 … 125 A
• Laaja valikoima katkaisukykyluokkia ja laukaisukäyriä: B, C, D…
• Versiosta riippuen joko standardin IEC EN 60898 tai IEC 60947-2 mukaisia
• Eristys teollisuusstandardin IEC 60947 mukainen
• Käyttöjännite: 440 Vac asti, eristysjännite: 500V
• Mahdollisuus listätä vikavirtasuojakytkin: C120 Vigi
• Valinnaiset sähköiset lisävarusteet: tilan ja laukeamisen osoitus, työvirtalaukaisu, alijännitelaukaisu, ylijännitelaukaisu

Sovellukset:

• Sähköpiirien suojaus kaikissa julkisissa ja teollisuusrakennuksissa.

Tekniset tiedot:

• Tuotesarja: Acti 9
• Mitoitusvirta: 80 A
• Napojen määrä yhteensä: 3
• Leveys (moduulipaikkojen määrä): 4.5
• Laukaisukäyrä: C
• Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V: 10 kA
• Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 230 V: 20 kA
• Mitoitusoikosulkulaukaisukyky Icu IEC 60947-2, 400 V: 10 kA
• Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V: 10 kA
• Nimellisjännite: 400 V
• Jännitetyyppi: AC
• Suojattujen napojen määrä: 3
• Kotelointiluokka (IP): IP20
• Taajuus: 50-60 Hz
• Juontava 0-napa: ei
• Virranrajoitusluokka: 3
• Lisäyksikkömahdollisuus: kyllä
• Ylijänniteluokka: 4
• Ympäristön likaantumisaste: 3
• Liitettävä johdin, lanka: 1.5-50 mm²
• Liitettävä johdin, monisäikeinen: 1-35 mm²
• Syöksyjännitekestoisuus Uimp: 6 kV
• Mitoitettu eristysjännite Ui: 500 V
• Ympäristön lämpötila käytön aikana: -25-70 °C
• Upotussyvyys: 44 mm
