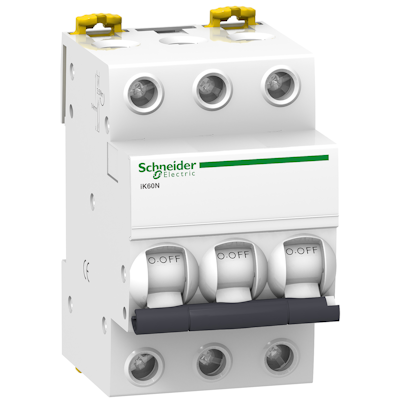

JOHDONSUOJAKATKAISIJA ACTI 9 IK60N 3X63A/C/6KA

Acti 9 Ik60N sarjan johdonsuojakatkaisijat

• Nimellisvirta: 1 – 63 A, +30 °C
• Nimellisjännite: 230/400V AC
• Katkaisukyky: 6kA (IEC/EN 60898-1)

Saatavana B ja C käyrillä:

• B-käyrä soveltuu kuormituksille, joissa ei esiinny suuria kytkentävirtoja, esim. lämmitys- ja valaistuskuormitus
• C-käyrä sallii lyhytaikaisesti suuremman kytkentävirran, esim. lämmitys- ja valaistuskuormitus sekä moottorit ja suuremmat valaistusryhmät

iK60N-sarjan johdonsuojakatkaisijat ovat varustettu tunneliliittimellä
Ylempään liittimeen kytkettävän säikeisen johtimen maksimi poikkipinta:

• B: 16mm² nimellisvirralla 1 - 25A
• B: 25mm² nimellisvirralla 32 - 63A
• C: 16mm² nimellisvirralla 1 - 32A
• C: 25mm² nimellisvirralla 40 - 63A

Tekniset tiedot:

• Tuotesarja: Acti 9
• Mitoitusvirta: 63 A
• Napojen määrä yhteensä: 3
• Leveys (moduulipaikkojen määrä): 3
• Laukaisukäyrä: C
• Mitoitusoikosulkulaukaisukyky Icn EN 60898, 400 V: 6 kA
• Mitoitusoikosulkulaukaisukyky Icn EN 60898, 230 V: 6 kA
• Nimellisjännite: 400 V
• Jännitetyyppi: AC
• Suojattujen napojen määrä: 3
• Kotelointiluokka (IP): IP20
• Taajuus: 50-60 Hz
• Juontava 0-napa: ei
• Virranrajoitusluokka: 3
• Lisäyksikkömahdollisuus: ei
• Ympäristön likaantumisaste: 2
• Liitettävä johdin, lanka: 1-35 mm²
• Liitettävä johdin, monisäikeinen: 1-25 mm²
• Syöksyjännitekestoisuus Uimp: 4 kV
• Mitoitettu eristysjännite Ui: 440 V
• Ympäristön lämpötila käytön aikana: -25-60 °C
• Upotussyvyys: 44.5 mm
